Найдено 18 результатов

Анатолий UY2HA
Чт дек 05, 2019 9:53 am
Форум: КВ приемники, передатчики, трансиверы
Тема: Заземление и экран
Ответы: 1
Просмотры: 6329

Re: Заземление и экран

Приветствую! Не использовать металлическое(алюминий и его сплавы,медь,сталь и т.д.) шасси в качестве проводника- это одно из основных требований к монтажу радиоаппаратуры!! Оно предъявляется даже к УЗЧ ! Зкранировка (перегородки,экранирующие короба и т.д) тоже требует хорошего электрического контакт...
Анатолий UY2HA
Сб сен 14, 2019 6:08 pm
Форум: КВ приемники, передатчики, трансиверы
Тема: UW3DI-1м. Слесарка
Ответы: 19
Просмотры: 22445

Re: UW3DI-1м. Слесарка

Трансивер US6UZ имеет больше полупроводниковых узлов,чем этот.Там сделан довольно качественный телеграф(на передачу),есть ограничение сигнала по DSB 500кгц, VOX,фомирователь SSB сигнала выполнен на К174УР1,все элементы ГПД расположены в дюралевом коробке.Тот трансивер я делал в 2013г. и,может, что-т...
Анатолий UY2HA
Сб авг 31, 2019 2:20 pm
Форум: КВ приемники, передатчики, трансиверы
Тема: UW3DI-1м. Слесарка
Ответы: 19
Просмотры: 22445

Re: UW3DI-1м. Слесарка

"Обшил "трансивер крышками,подобрал окончательно конденсаторы в ГПД.Ручки на передней панели установлены те,что были под рукой и,конечно,будут другие.Я ранее уже говорил,что установка фальшпанели,покраска всех крышек,установка накладки на окно шкалы и саму шкалу будет делать заказчик сам,поэтому моя...
Анатолий UY2HA
Пн авг 26, 2019 2:09 pm
Форум: КВ приемники, передатчики, трансиверы
Тема: UW3DI-1м. Слесарка
Ответы: 19
Просмотры: 22445

Re: UW3DI-1м. Слесарка

В трансивере 6 диапазонов-15,17,20,30,40 и 80м. На выходе ГУ-29,анодное напряжение порядка 650-670в,экранная сетка-230в (стаб.),ток покоя 40ма(при -24в. смещения),ток анода 140-150ма на всех диапазонах,мощность на эквиваленте 50ом от 52вт. на 15м до 58вт на 30м при напряжении возбуждения 24-26в. в р...
Анатолий UY2HA
Пн авг 26, 2019 11:35 am
Форум: КВ приемники, передатчики, трансиверы
Тема: UW3DI-1м. Слесарка
Ответы: 19
Просмотры: 22445

Re: UW3DI-1м. Слесарка

Укладка жгутов
Анатолий UY2HA
Пн авг 26, 2019 11:32 am
Форум: КВ приемники, передатчики, трансиверы
Тема: UW3DI-1м. Слесарка
Ответы: 19
Просмотры: 22445

Re: UW3DI-1м. Слесарка

Сегодня закончил настройку "на передачу",осталось подобрать конденсаторы в ГПД по ТКЕ ,но сначала нужно подогнать по размерам все крышки,установить их,а потом,уж,заниматься ГПД. В ближайшие дни выложу фотки(надо все как следует запаять после настройки) и немного "обкатаю" трансивер в эфире.
Анатолий UY2HA
Пн авг 26, 2019 11:29 am
Форум: КВ приемники, передатчики, трансиверы
Тема: UW3DI-1м. Слесарка
Ответы: 19
Просмотры: 22445

Re: UW3DI-1м. Слесарка

Сегодня(23.08.) закончил передачу! На пайку и настройку ушло три месяца(тоже неспешной) работы!
Анатолий UY2HA
Пн авг 26, 2019 11:28 am
Форум: КВ приемники, передатчики, трансиверы
Тема: UW3DI-1м. Слесарка
Ответы: 19
Просмотры: 22445

Re: UW3DI-1м. Слесарка

Поскольку заказчик будет сам делать оптико-электронную шкалу, переднюю фальшпанель с надписями и все крышки, мне нужно спаять и настроить трансивер! Фото еще будут! На слесарку ушло ровно два месяца неспешной работы!...
Анатолий UY2HA
Вс авг 04, 2019 9:43 pm
Форум: КВ приемники, передатчики, трансиверы
Тема: UW3DI-1м. Слесарка
Ответы: 19
Просмотры: 22445

Re: UW3DI-1м. Слесарка

Три недели не прикасался к трансиверу,не было времени!....На сегодняшний день прием закончен,осталось немного допаять некоторые элементы тракта передачи,задействовать все органы управления и можно приступать к передаче....Предварительно подобрал кондеры в ГПД по ТКЕ,но окончательный подбор по ТКЕ ну...
Анатолий UY2HA
Ср июл 03, 2019 2:03 pm
Форум: КВ приемники, передатчики, трансиверы
Тема: UW3DI-1м. Слесарка
Ответы: 19
Просмотры: 22445

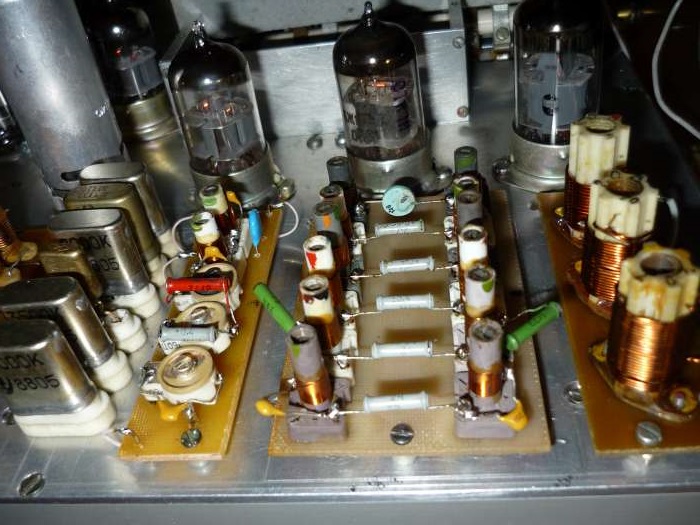

Re: UW3DI-1м. Слесарка
