UW3DI-1м. Слесарка

[Анатолий UY2HA]

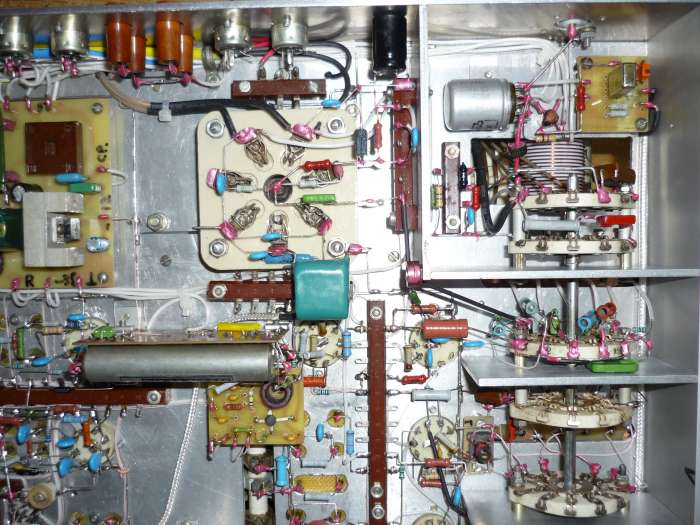

Три недели не прикасался к трансиверу,не было времени!....На сегодняшний день прием закончен,осталось немного допаять некоторые элементы тракта передачи,задействовать все органы управления и можно приступать к передаче....Предварительно подобрал кондеры в ГПД по ТКЕ,но окончательный подбор по ТКЕ нужно производить только тогда,когда будут установлены ВСЕ крышки!


[Анатолий UY2HA]

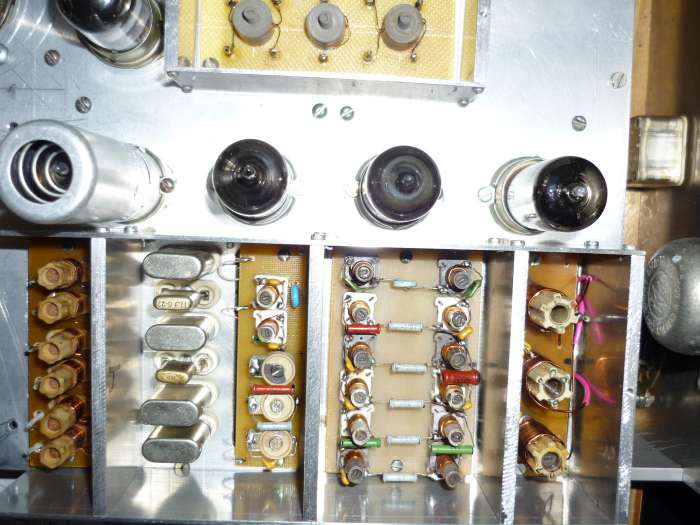

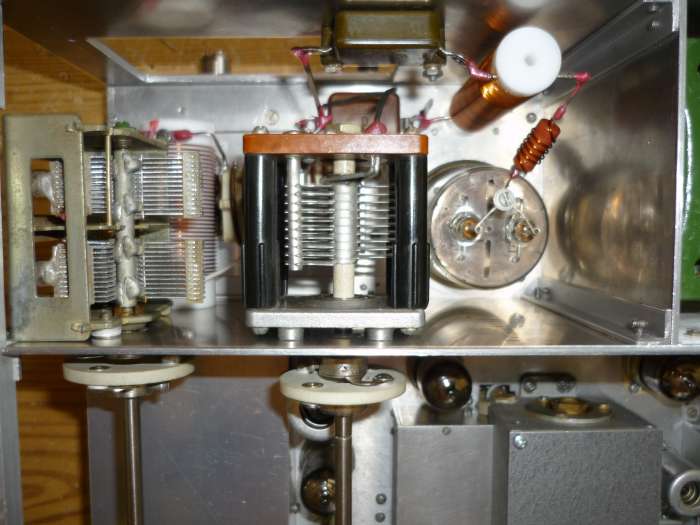

Поскольку заказчик будет сам делать оптико-электронную шкалу, переднюю фальшпанель с надписями и все крышки, мне нужно спаять и настроить трансивер! Фото еще будут! На слесарку ушло ровно два месяца неспешной работы!...

[Анатолий UY2HA]

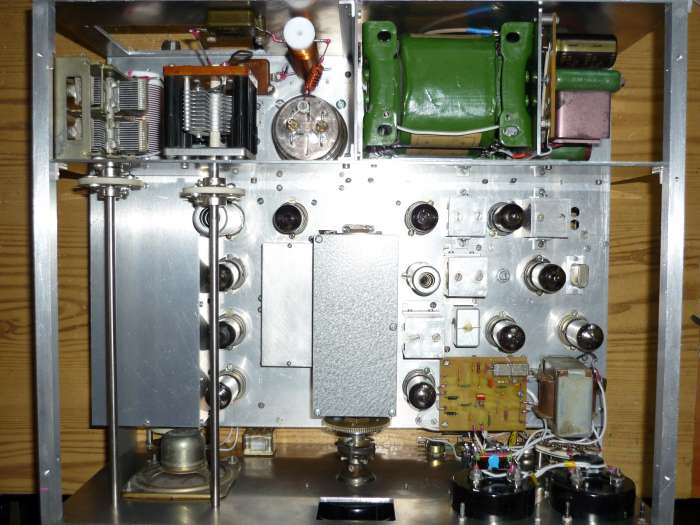

Сегодня(23.08.) закончил передачу! На пайку и настройку ушло три месяца(тоже неспешной) работы!

[Анатолий UY2HA]

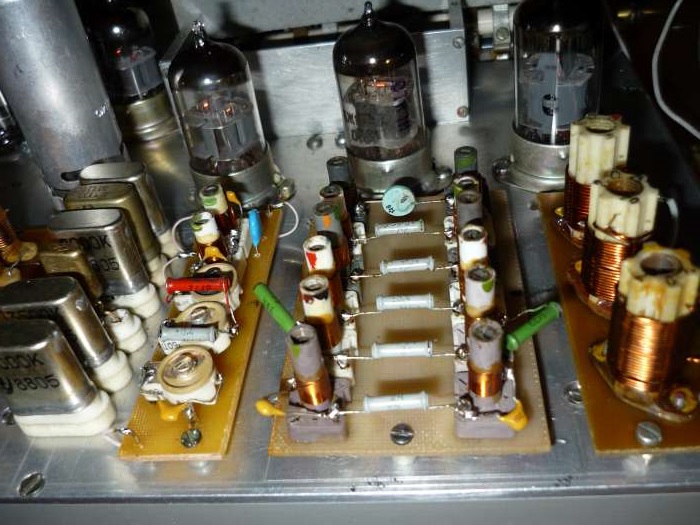

Сегодня закончил настройку "на передачу",осталось подобрать конденсаторы в ГПД по ТКЕ ,но сначала нужно подогнать по размерам все крышки,установить их,а потом,уж,заниматься ГПД. В ближайшие дни выложу фотки(надо все как следует запаять после настройки) и немного "обкатаю" трансивер в эфире.

[Анатолий UY2HA]

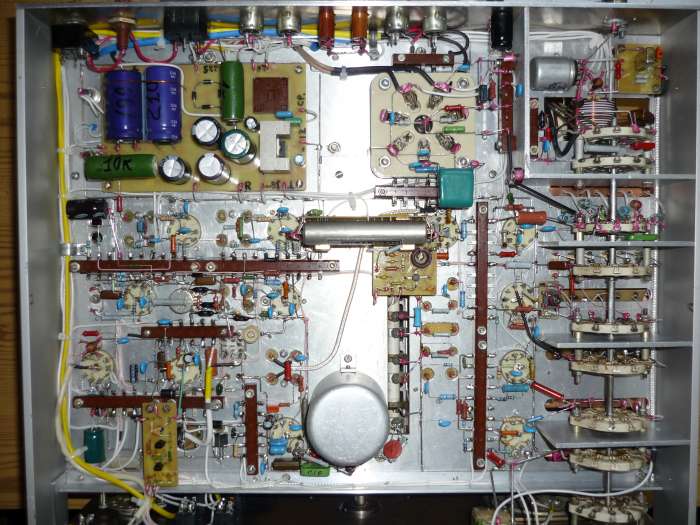

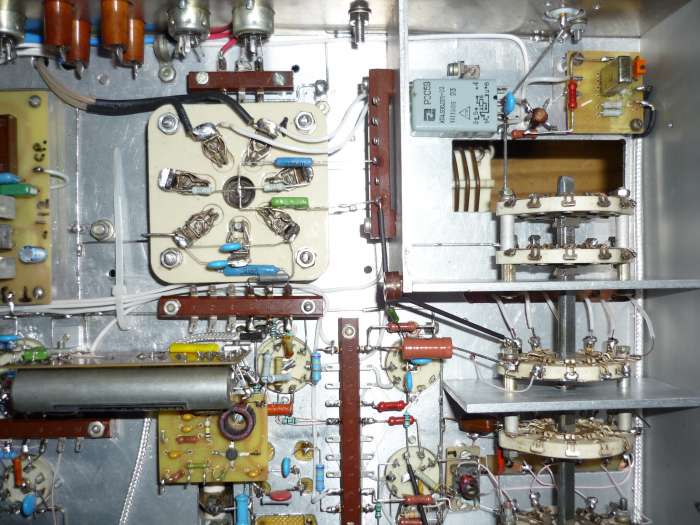

Укладка жгутов

[Анатолий UY2HA]

В трансивере 6 диапазонов-15,17,20,30,40 и 80м. На выходе ГУ-29,анодное напряжение порядка 650-670в,экранная сетка-230в (стаб.),ток покоя 40ма(при -24в. смещения),ток анода 140-150ма на всех диапазонах,мощность на эквиваленте 50ом от 52вт. на 15м до 58вт на 30м при напряжении возбуждения 24-26в. в режиме "тон

[Анатолий UY2HA]

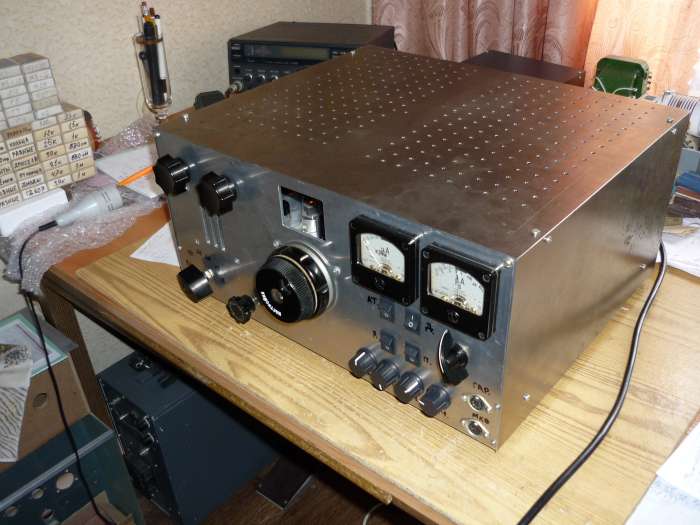

"Обшил "трансивер крышками,подобрал окончательно конденсаторы в ГПД.Ручки на передней панели установлены те,что были под рукой и,конечно,будут другие.Я ранее уже говорил,что установка фальшпанели,покраска всех крышек,установка накладки на окно шкалы и саму шкалу будет делать заказчик сам,поэтому моя "миссия" на этом закончилась! Провел пару десятков связей на 20,40 и 80м-работает нормально!....Всех благодарю за внимание,если у кого-то есть вопросы-звоните,пишите! 73!


[Василий]

А какой трансивер лучше, этот или Андрея US6UZ?
Оба изготовил Анатолий UY2HA но похоже что у этих двух трансиверов значительные различия в схеме
73!

[Анатолий UY2HA]

Трансивер US6UZ имеет больше полупроводниковых узлов,чем этот.Там сделан довольно качественный телеграф(на передачу),есть ограничение сигнала по DSB 500кгц, VOX,фомирователь SSB сигнала выполнен на К174УР1,все элементы ГПД расположены в дюралевом коробке.Тот трансивер я делал в 2013г. и,может, что-то уже и подзабыл.Какой трансивер лучше- пожалуй,тот,что у US6UZ.По динамике они одинаковы-"снизу" ДД неплохой,а вот "сверху" слабенький! Получить высокие параметры по ДД сверху,по "забитию",блокированию-такой цели не ставилось! Для любителей самоделок с высокими параметрами есть ряд других конструкций-" Урал","Ларго",RA3AO и т .д.,но они требуют значительно большей квалификации от изготовителя!

[Andy]

Трансивер не может быть продан ни при каких обстоятельствах, по причине его уникальности. Вопросы по uw3di@ukr.net
