Найдено 8 результатов

Anatoly
Чт мар 01, 2018 4:48 pm
Форум: КВ приемники, передатчики, трансиверы
Тема: Ламповый приемник с оптической шкалой
Ответы: 0
Просмотры: 2707

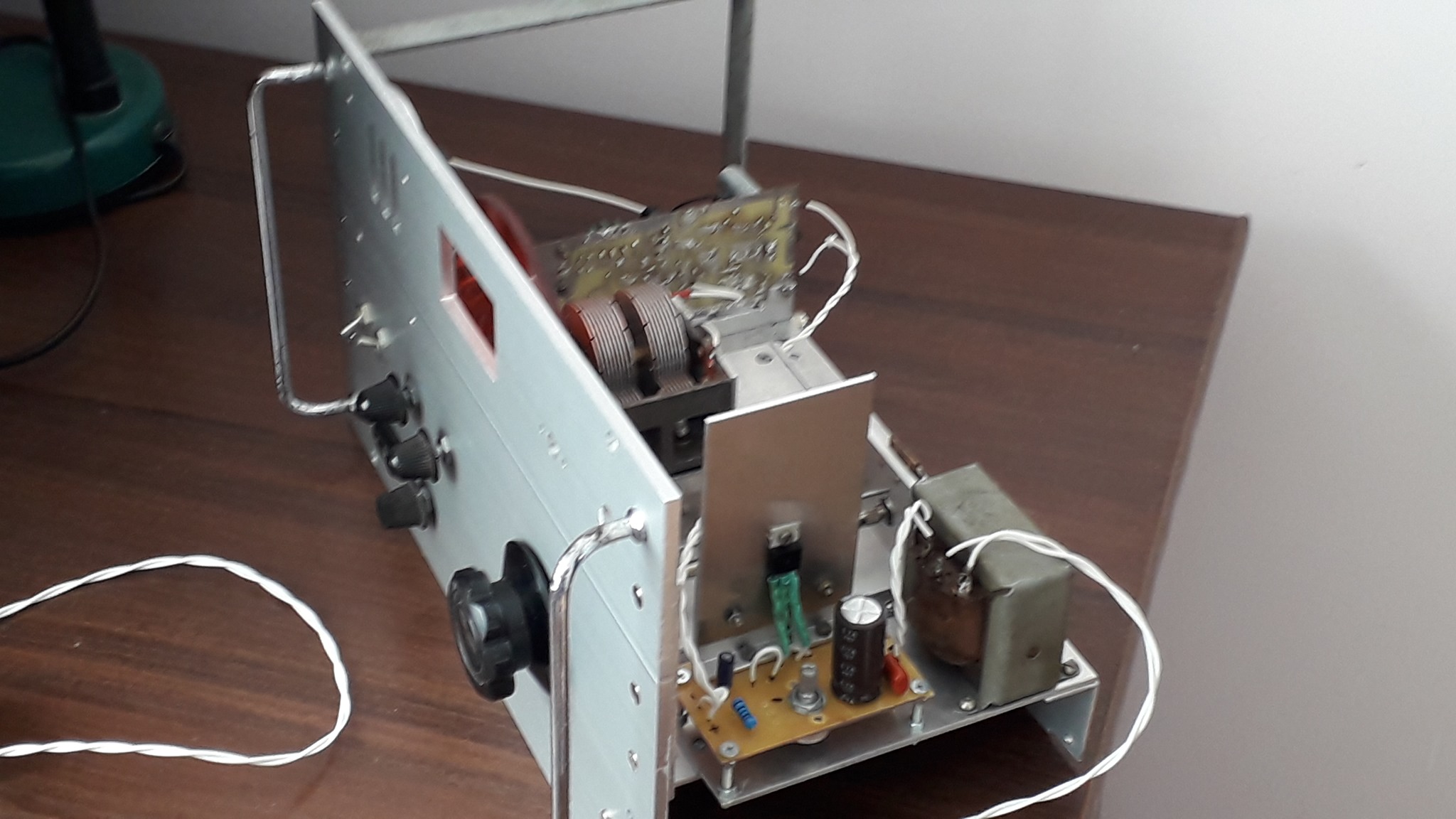

Ламповый приемник с оптической шкалой

Тяжелым послевоенным приемникам типа Р250, Крота и тд, определенный антураж придавала оптическая фотошкала. Реализовать идею такой шкалы в современном приемнике теми же методами что и тогда, в любительских условиях наверное было бы неоправданно сложно. Что если сделать такую шкалу с помощью современ...
Anatoly
Вт янв 10, 2017 6:18 pm
Форум: КВ приемники, передатчики, трансиверы
Тема: Волна-К
Ответы: 0
Просмотры: 2544

Волна-К

Решил таки продать свою Волну, если кого заинтересует - пишите! Прилагаю фотографии
Anatoly
Вс янв 08, 2017 2:18 pm
Форум: КВ приемники, передатчики, трансиверы
Тема: Изготовление печатной платы методом фоторезиста
Ответы: 1
Просмотры: 3153

Изготовление печатной платы методом фоторезиста

Хочу поделиться результатом попытки изготовить плату методом фоторезиста. Отделяем защитный слой который легче отделяется. Наклеиваем на чистый текстолит, чистыми пальцами выжимаем пузырьки. Несколько секунд прогреваем горячим утюгом для прилипания. Плату для этого помещаем между двумя листами обычн...
Anatoly
Вт дек 27, 2016 7:38 am
Форум: КВ приемники, передатчики, трансиверы
Тема: Кварцевый фильтр. Изготовление лестничного кварцевого фильтра на 9 мГц
Ответы: 5
Просмотры: 7018

Re: Кварцевый фильтр. Изготовление лестничного кварцевого фильтра на 9 мГц

/
Хоть в теме указана частота фильтра 9 мГц, попробуем изготовить фильтр на 6 мГц. Первая попытка неудачная. Из-за неправильного расчета ширина полосы оказалась 3,7 кГц, сильная неравномерность, до 10 дб
Anatoly
Пн дек 12, 2016 2:46 am
Форум: КВ приемники, передатчики, трансиверы
Тема: Кварцевый фильтр. Изготовление лестничного кварцевого фильтра на 9 мГц
Ответы: 5
Просмотры: 7018

Re: Кварцевый фильтр. Изготовление лестничного кварцевого фильтра на 9 мГц

Используем пластинку из фольгированного стеклотекстолита, на которой закрепляем кварцы эпоксидным клеем. Распайку делаем навесным монтажом 15369282_1193224507398722_6238480242366616141_o.jpg Получаем заданную ширину полосы пропускания 2,4 кГц. При варианте сопротивления 156 ом характеристика фильтра...
Anatoly
Пн дек 12, 2016 2:37 am
Форум: КВ приемники, передатчики, трансиверы
Тема: Кварцевый фильтр. Изготовление лестничного кварцевого фильтра на 9 мГц
Ответы: 5
Просмотры: 7018

Re: Кварцевый фильтр. Изготовление лестничного кварцевого фильтра на 9 мГц

Увеличиваем емкость конденсаторов до 100 пф. Ширина полосы сужается до двух килогерц. m2.jpg Делаем перерасчет с помощью программы Денисова, получаем данные для постройки восьмикристального фильтра. 8cr.jpg Для сборки фильтра используем конденсаторы КТ-1 и керамические ELSET. У последних разброс емк...
Anatoly
Пн дек 12, 2016 2:25 am
Форум: КВ приемники, передатчики, трансиверы
Тема: Кварцевый фильтр. Изготовление лестничного кварцевого фильтра на 9 мГц
Ответы: 5
Просмотры: 7018

Кварцевый фильтр. Изготовление лестничного кварцевого фильтра на 9 мГц

Пробуем изготовить кварцевый фильтр на 9 мГц из "высоких" китайских кварцев приобретенных на Караваевых дачах. Пользуемся методикой описанной здесь http://www.cqham.ru/x9.htm . При подключении кварцев к измерителю NWT в большинстве случаев картинка выглядит так: 933.jpg Хвосты выше основного всплеск...
