Шасси и верньер для простого приемника

Добавлено: Вт ноя 26, 2019 6:23 am
radioamater

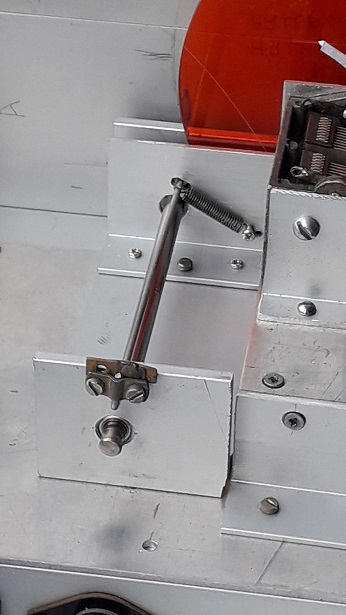

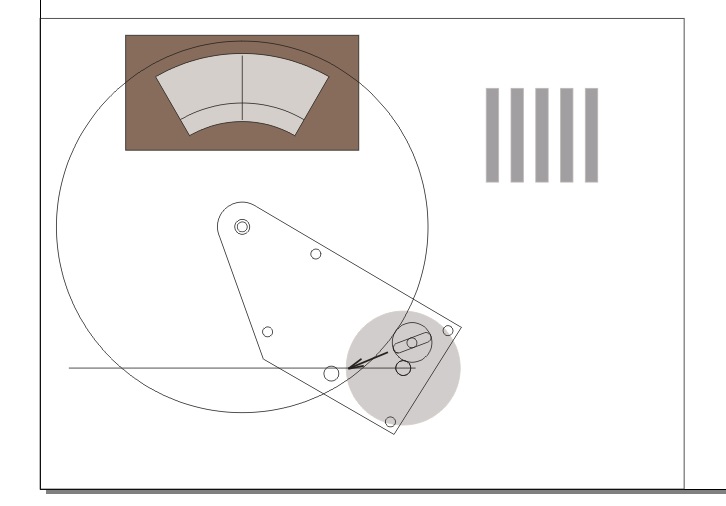

Интересно в отличие от современной микроэлектронной схемотехники вернуться к аналоговой аппаратуре. Нужна качественная механика с верьером без люфтов и стабилизация частотозадающих элементов. Начнем с механики. Что можно сделать в домашних условиях? Переднюю панель наверное потолще. В продаже есть дюралевая полоса 120х5. Ну требуемая панель высотой будет повыше, придется сделать из двух кусков. Ок. Теперь самодельный верньер. Думал, думал и придумал вот такую конструкцию. Осью ручки настройки вращаем диск шкалы, но для сцепления помещаем между шкалой и осью еще подпружиненный резиновый валик. На рисунках вроде идея понятна. Пробуем изготовить рабочий макет. Все хорошо, но в простой конструкции есть минимальные зазоры между осями и отверстиями, хоть оси и подпружинены, при переходе вращения на обратное чувствуется минимальный люфт. Ок, есть к чему стремиться. Попробуем ось ручки настройки разместить в подшипниках. Закажем соответствующие в интернете

Re: Шасси и верньер для простого приемника

Добавлено: Вт ноя 26, 2019 7:08 am
radioamater
Конечно, конструкция отличается от рисунка, все-таки это изобретательство экспромтом. До фирм-разработчиков нам далеко. Интересно, если закрепить ось ручки настройки двумя подшипниками, этого будет достаточно?

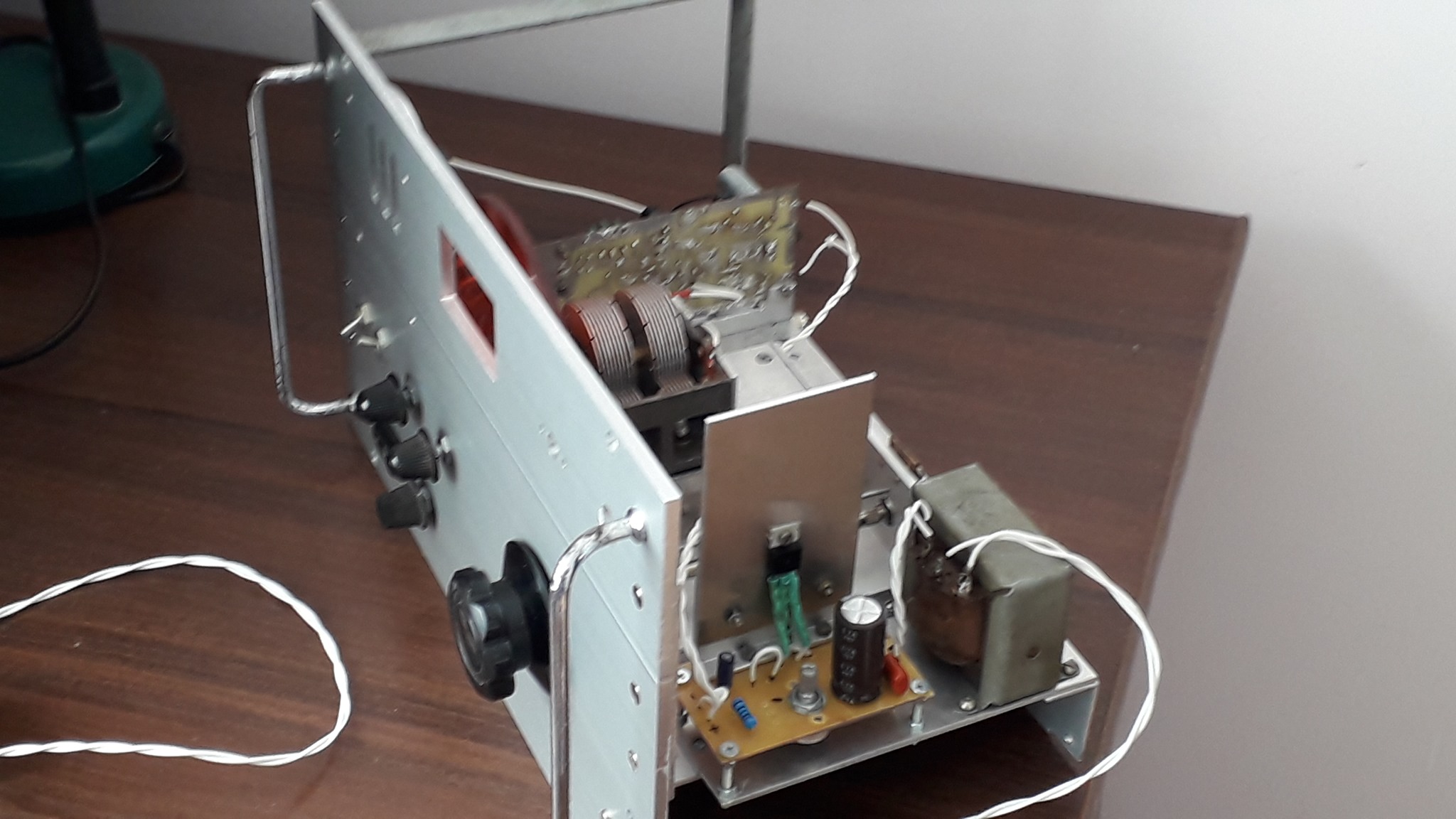

Забегая вперед, кто не захочет читать всю историю - работа заняла больше года, а в результате получился вот такой приемник, видео на ютубе https://youtu.be/6FE0DylSNqA

.

Re: Шасси и верньер для простого приемника

Добавлено: Вт ноя 26, 2019 7:11 am
radioamater
Конструкция максимально проста, ничего лишнего

Re: Шасси и верньер для простого приемника

Добавлено: Вт ноя 26, 2019 7:12 am
radioamater
А пока парочка подшипников движется по почте, попробуем собрать транзисторную схему приемника чтобы посмотреть, как работает верньер

Re: Шасси и верньер для простого приемника

Добавлено: Вт ноя 26, 2019 10:25 am
radioamater
Размещаем механизм на шасси, готовим к монтажу... кстати, не выбрана еще конкретная схема, даже не определено делать ли супер, или регенератор. У кого могут быть соображения - подсказывайте!

Re: Шасси и верньер для простого приемника

Добавлено: Пт ноя 29, 2019 1:42 pm
radioamater
Вот и подшипники приехали

Re: Шасси и верньер для простого приемника

Добавлено: Пн янв 06, 2020 7:49 am
radioamater
В окончательном варианте с установленными подшипниками конструкция выглядит идеально - вращение плавное беззвучное, люфт отсутствует напрочь, число редукции - 20.


Re: Шасси и верньер для простого приемника

Добавлено: Сб апр 04, 2020 12:28 pm
radioamater
.
.

Не пройдет и трех лет, как этот приемник начнет ловить далекие голоса эфира
.
.
.
.
.

Re: Шасси и верньер для простого приемника

Добавлено: Вт апр 21, 2020 4:55 pm
radioamater
.
.
.

Благодаря карантину первое испытание временной шкалы состоялось раньше чем ожидалось. Видео здесь https://youtu.be/wdJJFV_goVk
.
.


.
.



.
.
