Кварцевый фильтр. Изготовление лестничного кварцевого фильтра на 9 мГц
Posted: Mon Dec 12, 2016 2:25 am
by radioamater
Пробуем изготовить кварцевый фильтр на 9 мГц из "высоких" китайских кварцев приобретенных на Караваевых дачах. Пользуемся методикой описанной здесь

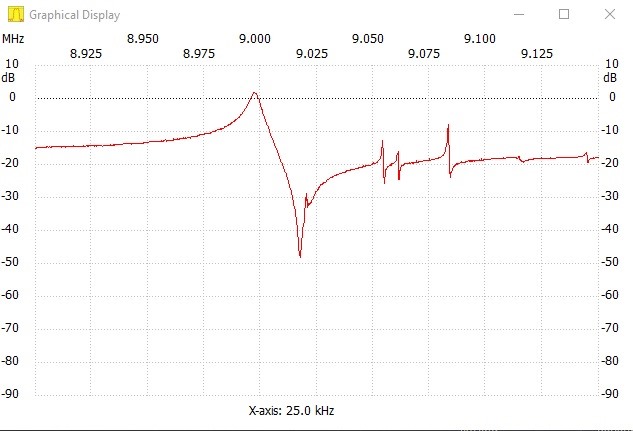

http://www.cqham.ru/x9.htm . При подключении кварцев к измерителю NWT в большинстве случаев картинка выглядит так:
- 933.jpg (50.94 KiB) Viewed 16109 times
Хвосты выше основного всплеска - паразитные резонансы, на работу фильтра влиять не должны.
http://www.cqham.ru/forum/showthread.ph ... C%F2%F0%E0
Собираем схему
- 2xf.gif (1.02 KiB) Viewed 16109 times

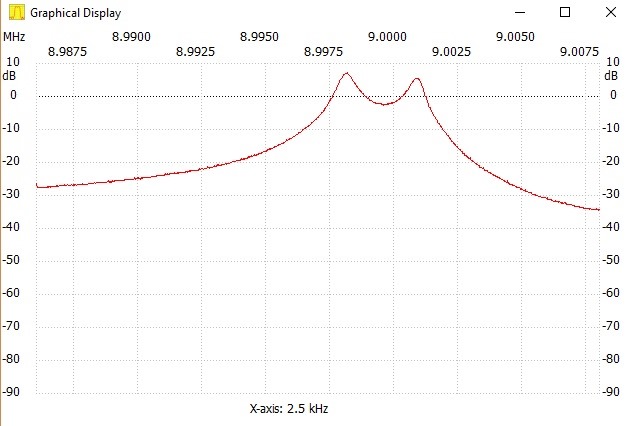

С конденсаторами 33 пф получаем такую картинку. Ширина полосы по -3 дб - около пяти килогерц.
- 15416123_1190749917646181_171907751_n.jpg (52.7 KiB) Viewed 16109 times
Re: Кварцевый фильтр. Изготовление лестничного кварцевого фильтра на 9 мГц
Posted: Mon Dec 12, 2016 2:37 am
by radioamater

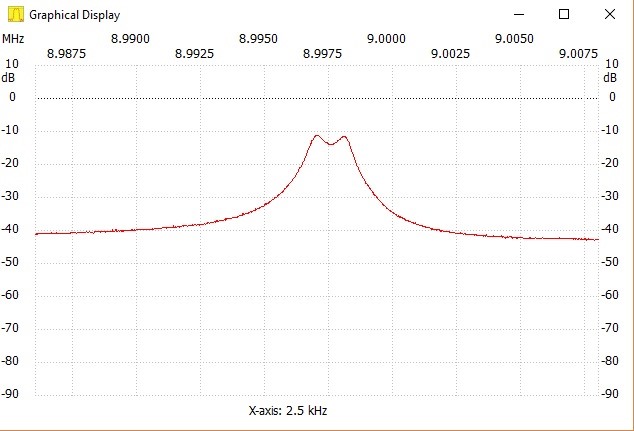

Увеличиваем емкость конденсаторов до 100 пф. Ширина полосы сужается до двух килогерц.
- m2.jpg (52.24 KiB) Viewed 16108 times

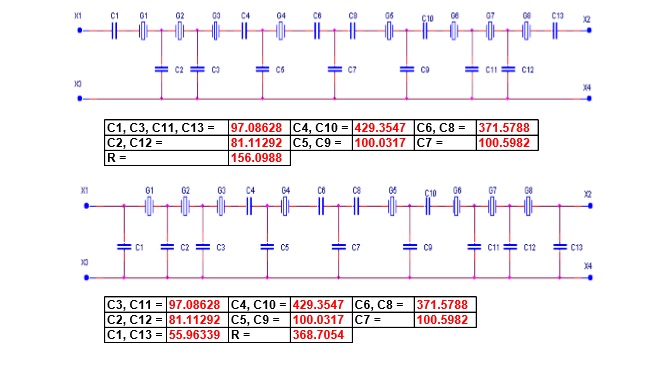

Делаем перерасчет с помощью программы Денисова, получаем данные для постройки восьмикристального фильтра.
- 8cr.jpg (65.96 KiB) Viewed 16108 times

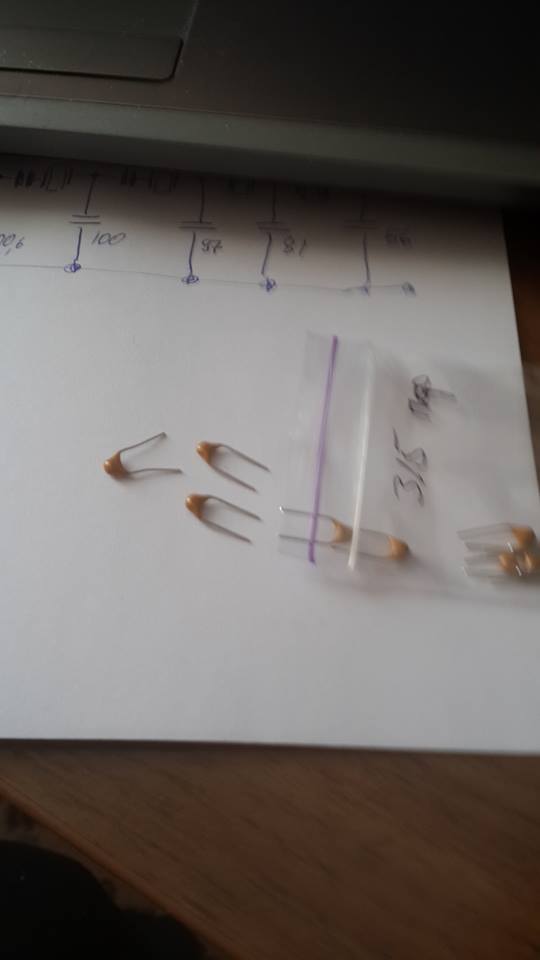

Для сборки фильтра используем конденсаторы КТ-1 и керамические ELSET. У последних разброс емкости в одном номинале
достигает 10 - 15 пф, что при наличии достаточного количества для выбора позволяет подобрать необходимую величину более точно.
- emk.jpg (21.48 KiB) Viewed 16108 times
Re: Кварцевый фильтр. Изготовление лестничного кварцевого фильтра на 9 мГц
Posted: Mon Dec 12, 2016 2:46 am
by radioamater

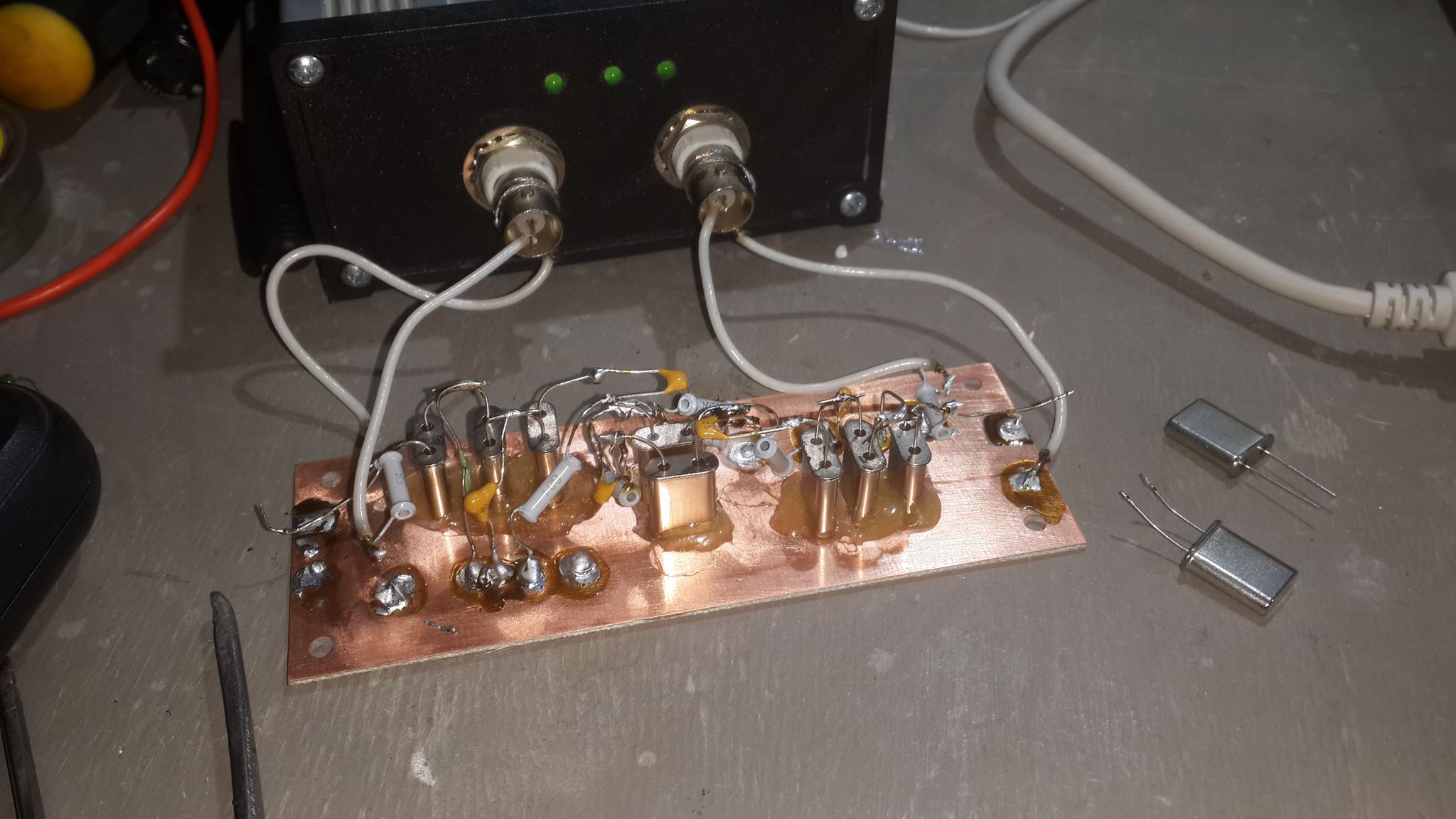

Используем пластинку из фольгированного стеклотекстолита, на которой закрепляем кварцы эпоксидным клеем.
Распайку делаем навесным монтажом
- 15369282_1193224507398722_6238480242366616141_o.jpg (228.88 KiB) Viewed 16108 times
Получаем заданную ширину полосы пропускания 2,4 кГц.

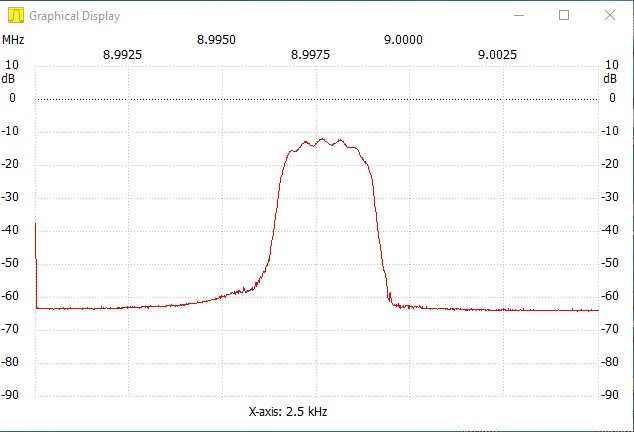

При варианте сопротивления 156 ом характеристика фильтра выглядит так:
- m4.jpg (49.76 KiB) Viewed 16108 times
.
Re: Кварцевый фильтр. Изготовление лестничного кварцевого фильтра на 9 мГц
Posted: Fri Dec 16, 2016 10:28 am
by base3user
Re: Кварцевый фильтр. Изготовление лестничного кварцевого фильтра на 9 мГц
Posted: Tue Dec 27, 2016 7:14 am
by radioamater
.

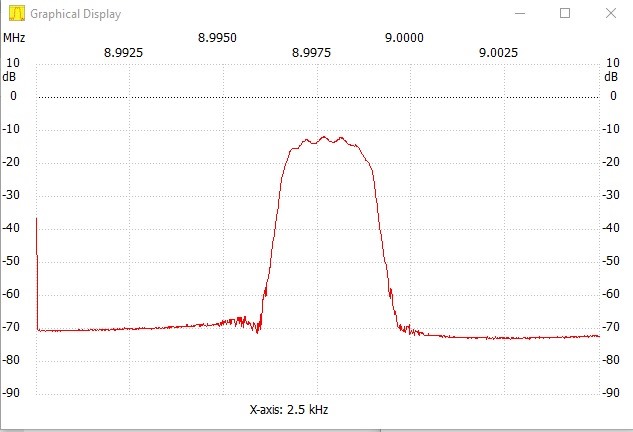

Да, вот более качественный замер
- m8.jpg (47.07 KiB) Viewed 16078 times
Re: Кварцевый фильтр. Изготовление лестничного кварцевого фильтра на 9 мГц
Posted: Tue Dec 27, 2016 7:38 am
by radioamater
/

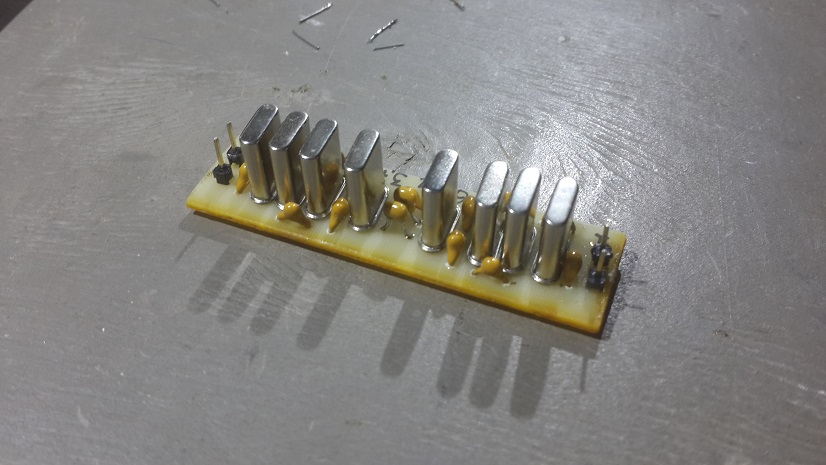

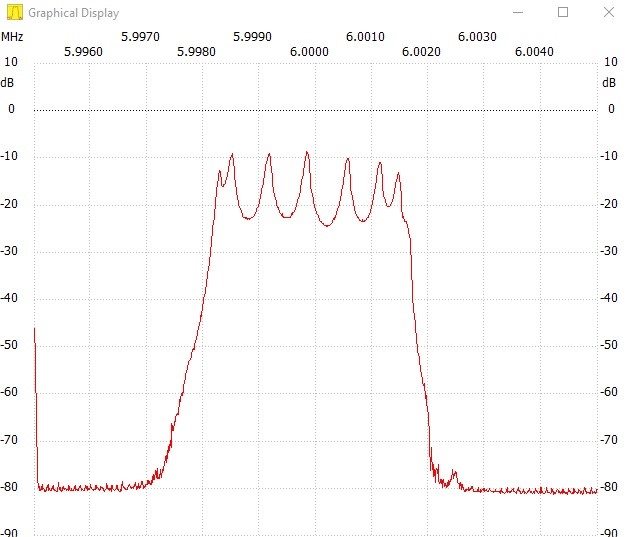

Хоть в теме указана частота фильтра 9 мГц, попробуем изготовить фильтр на 6 мГц. Первая попытка неудачная. Из-за неправильного расчета ширина полосы оказалась 3,7 кГц, сильная неравномерность, до 10 дб
- 6mhz.jpg (123.58 KiB) Viewed 16078 times
- 6mhzGraf.jpg (58.92 KiB) Viewed 16078 times
