Шасси и верньер для простого приемника
Posted: Tue Nov 26, 2019 6:23 am
by radioamater
Интересно в отличие от современной микроэлектронной схемотехники вернуться к аналоговой аппаратуре. Нужна качественная механика с верьером без люфтов и стабилизация частотозадающих элементов. Начнем с механики. Что можно сделать в домашних условиях? Переднюю панель наверное потолще. В продаже есть дюралевая полоса 120х5. Ну требуемая панель высотой будет повыше, придется сделать из двух кусков. Ок. Теперь самодельный верньер. Думал, думал и придумал вот такую конструкцию. Осью ручки настройки вращаем диск шкалы, но для сцепления помещаем между шкалой и осью еще подпружиненный резиновый валик. На рисунках вроде идея понятна. Пробуем изготовить рабочий макет. Все хорошо, но в простой конструкции есть минимальные зазоры между осями и отверстиями, хоть оси и подпружинены, при переходе вращения на обратное чувствуется минимальный люфт. Ок, есть к чему стремиться. Попробуем ось ручки настройки разместить в подшипниках. Закажем соответствующие в интернете

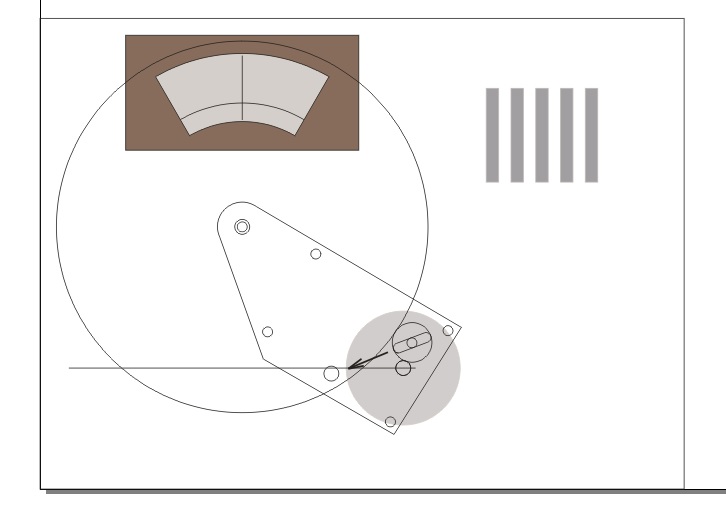

- Vernier3_1.jpg (36.44 KiB) Viewed 24264 times

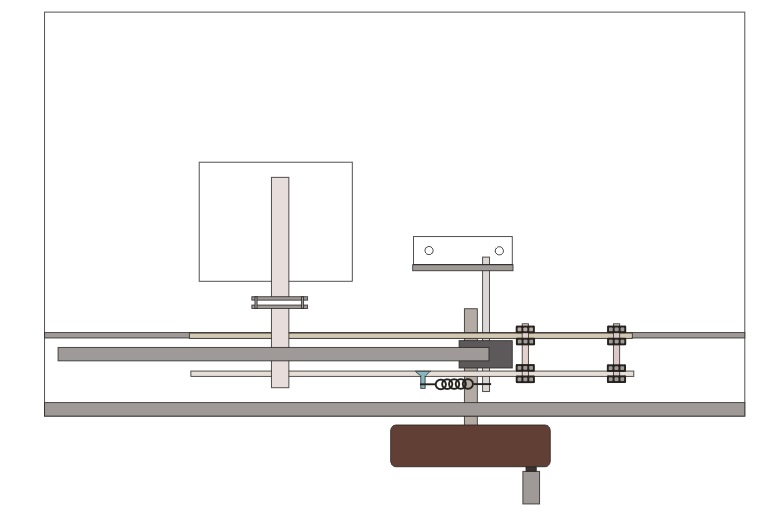

- Vernier3_2.jpg (32.85 KiB) Viewed 24264 times
Re: Шасси и верньер для простого приемника
Posted: Tue Nov 26, 2019 7:08 am
by radioamater
Конечно, конструкция отличается от рисунка, все-таки это изобретательство экспромтом. До фирм-разработчиков нам далеко. Интересно, если закрепить ось ручки настройки двумя подшипниками, этого будет достаточно?
Забегая вперед, кто не захочет читать всю историю - работа заняла больше года, а в результате получился вот такой приемник, видео на ютубе
https://youtu.be/6FE0DylSNqA
.
Re: Шасси и верньер для простого приемника
Posted: Tue Nov 26, 2019 7:11 am
by radioamater
Конструкция максимально проста, ничего лишнего
Re: Шасси и верньер для простого приемника
Posted: Tue Nov 26, 2019 7:12 am
by radioamater
А пока парочка подшипников движется по почте, попробуем собрать транзисторную схему приемника чтобы посмотреть, как работает верньер
Re: Шасси и верньер для простого приемника
Posted: Tue Nov 26, 2019 10:25 am
by radioamater
Размещаем механизм на шасси, готовим к монтажу... кстати, не выбрана еще конкретная схема, даже не определено делать ли супер, или регенератор. У кого могут быть соображения - подсказывайте!
Re: Шасси и верньер для простого приемника
Posted: Fri Nov 29, 2019 1:42 pm
by radioamater
Вот и подшипники приехали
Re: Шасси и верньер для простого приемника
Posted: Mon Jan 06, 2020 7:49 am
by radioamater
В окончательном варианте с установленными подшипниками конструкция выглядит идеально - вращение плавное беззвучное, люфт отсутствует напрочь, число редукции - 20.

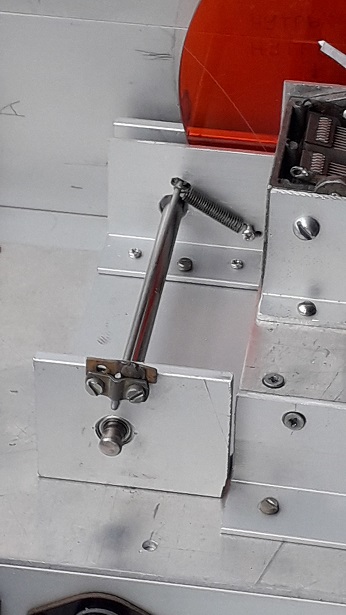

- пружинка1а.jpg (65.25 KiB) Viewed 23768 times
Re: Шасси и верньер для простого приемника
Posted: Sat Apr 04, 2020 12:28 pm
by radioamater
.
.
Не пройдет и трех лет, как этот приемник начнет ловить далекие голоса эфира
.
.

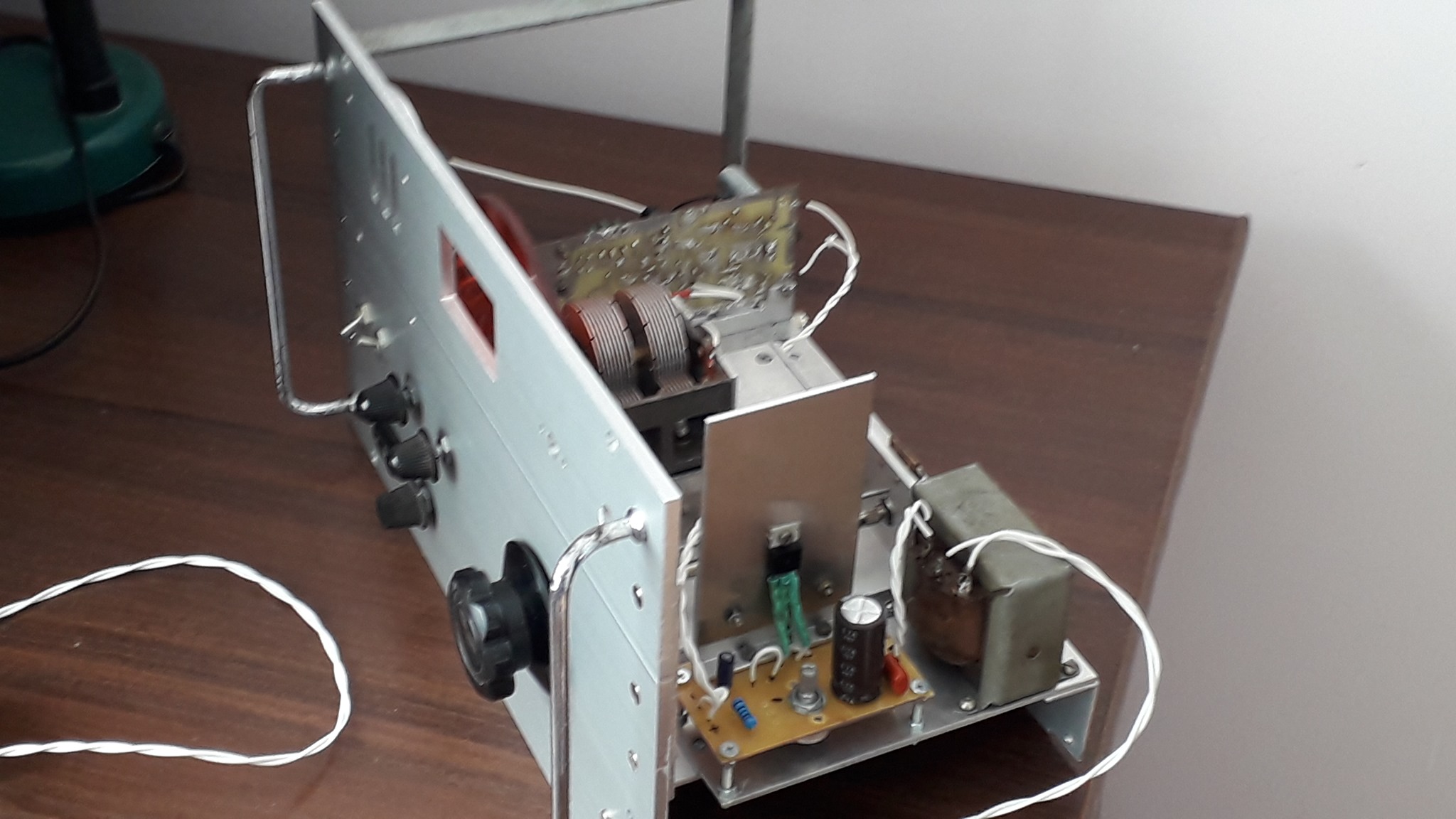

- reciever1.jpg (317.23 KiB) Viewed 22385 times
.
- reciever2.jpg (401.06 KiB) Viewed 22385 times
.
.
Re: Шасси и верньер для простого приемника
Posted: Tue Apr 21, 2020 4:55 pm
by radioamater
.
.
.
Благодаря карантину первое испытание временной шкалы состоялось раньше чем ожидалось. Видео здесь
https://youtu.be/wdJJFV_goVk
.
.
.
.
.
.
